Xilinx Zynq UltraScale+ MPSoC FPGA 高端核心板

四核 ARM Cortex-A53 與雙核 Cortex-R5 實時處理器

Mali-400 MP2 GPU 及 16nm FinFET+ 可編程邏輯相結合 集成型 H.264 / H.265 視頻編解碼器，編解碼達 4K x 2K (60fps) 視頻是多媒體、汽車 ADAS、監控、AI 智能、云計算、 高速數據交換存儲、及其它嵌入式視覺應用的理想選擇

• ·ARM 處理器

  四核 ARM CORTEX-A53 + 雙核 ARM CORTEX-R5

• ·GPU 圖形處理器

  Mali?-400 MP2 GPU

• ·8GB DDR4

  PS 端 4GB DDR4、PL 端 4GB DDR4

• ·FLASH 存儲

  8GB eMMC FLASH、64MB QSPI FLASH

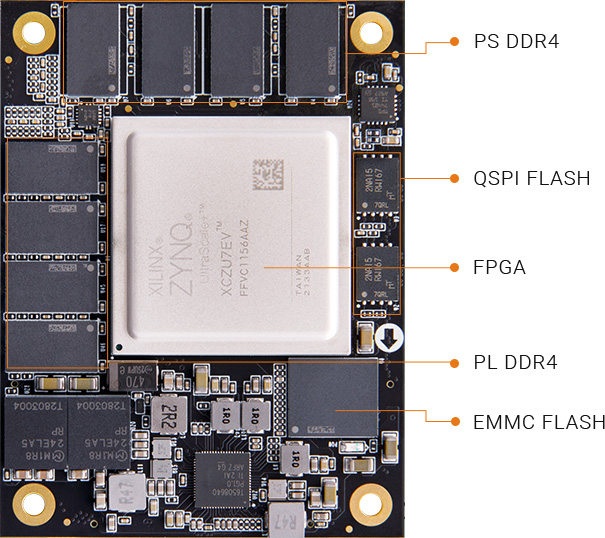

功能接口

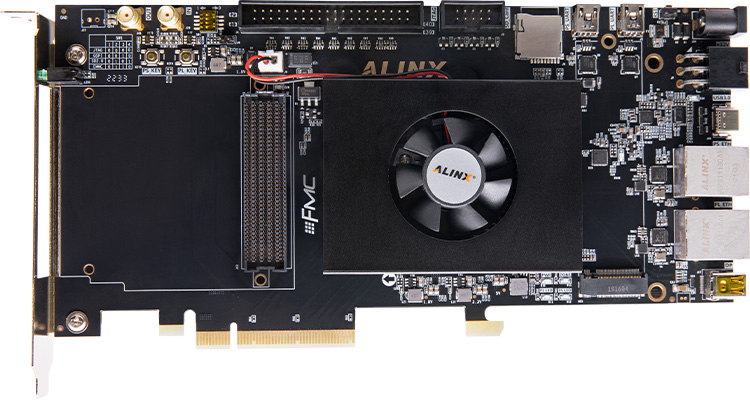

對應開發板

·Z7-P

*了解對應開發板，點擊查看詳情>>

產品參數

核心板主要參數

核心板

ACU7EVC

FPGA 型號

XCZU7EV-2FFVC1156I

芯片 CPU

4x ARM Cortex?-A53，1.333GHz；雙核 Cortex?-R5，533MHz

內存

PS 端 DDR4  4GB，64bit，2400Mbps
PL 端 DDR4  4GB，64bit，2400Mbps

GPU

Mali-400 MP2，677MHz

芯片級別

速度等級 -2，工業級，工作溫度 -40°c~85°c

PS 端高速連接

PCIe Gen2 x4，2 x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet

PS 端一般連接

2x USB 2.0， 2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2x SPI，4x 32b GPIO

邏輯單元

504K

查找表

230.4K

Total Block RAM

11Mb

全局時鐘

8

eMMC FLASH

8GB

視頻編解碼器

H.264 / H.265

收發器

12.5Gb/s x16

HD I/O

46 個

觸發器

460.8K

Max. Distributed RAM (Mb)

6.2Mb

UltraRAM (Mb)

27Mb

DSP Slices

1728

QSPI FLASH

64MB

PL PCI-Express

PCIE Gen3 x8

HP I/O

142 個

功能和接口

VCU

1 個 Video Codec Unit (VCU)，集成型 H.264 / H.265 視頻編解碼器

QSPI Flash

2 片共 64MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

EMMC Flash

8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

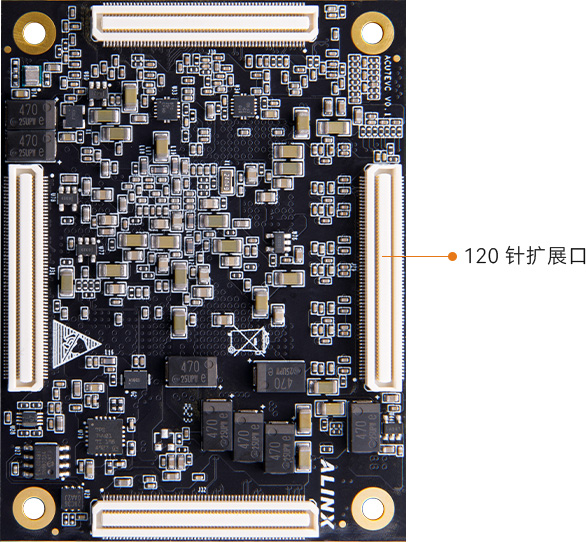

擴展口

4 路 120 針 0.5mm 間距擴展口，接松下高速工業級板對板連接器

晶振

1 個無源晶體為 PS 系統提供 32.768KHz 的 RTC 實時時鐘
1 個單端 33.333MHz 晶振，提供給 PS 系統時鐘輸入
1 個 200MHz 晶振的PL系統時鐘源，用于 DDR4 控制器的參考時鐘

電源參數

輸入電壓

12V 供電

包裝清單

FPGA 核心板

1 塊

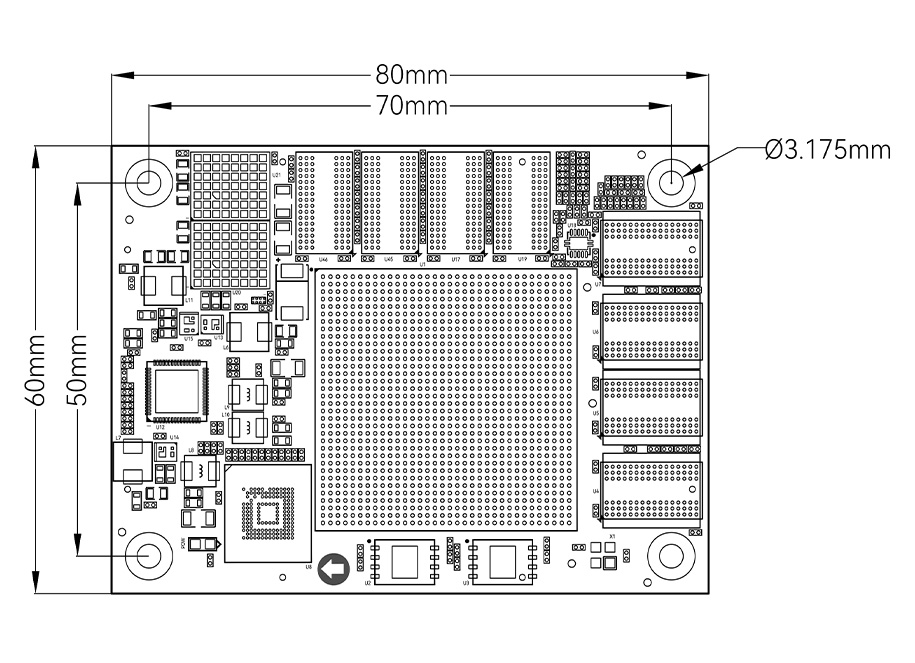

結構尺寸

尺寸大小

80 x 60 x 7.1mm

合高

9.1mm

疊層數量

16 層，高質量 PCB 材質

支持 XILINX VITIS-AI DPU

AI 識別檢測、深度計算學習

智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網
